| 編碼器型號： | EG13 |
| 名稱： | 軸柄式光電編碼器 |
| 主要規格: | 額定電壓： DC 5V； 定 位 數： 16個 脈 沖 數： 8個/360° 旋轉力矩： 160-360 gf.cm 開關按壓力：450-750 gf 工作溫度： -40℃ ~ +85℃ 旋轉壽命： 30,000次 |
| 產品特點： | 是一種軸柄式光電編碼器，產品采用模組化設計，尺寸緊奏，編碼信號和 開關信號通過排線輸出，客戶可以直接使用，信號輸出主要由光電結構產 生兩組時序差的波形。 |
| 應用領域： | 適用汽車空調、家電電器、音響等相關電子設備上。 主要功能為調節音量、調節溫度、功能切換等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：160-360gf.cm
2、Number and position of detent 定位點數及位置：16點定位(間隔角度 22.5°±3°）
3、Shaft wobble 軸擺動：0.3 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：3° MAX
5、Travel of switch 開關移動量：0.8±0.3mm
6、Operating force of switch 開關作動力：600±150gf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：8個脈沖/360°
2、Phase difference 相位差：≥6ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：10M? 60s±5s at DC 50V
5、Dielectric Voltage 耐電壓：AC 60 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles
2、Push operating life 按壓壽命：30,000 cycles
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

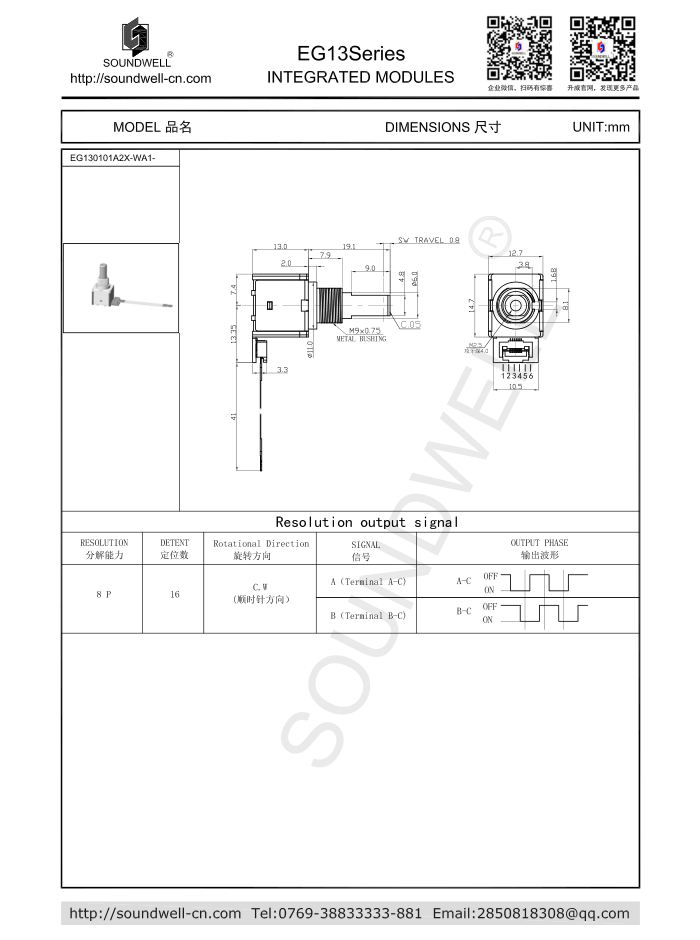

注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
